实验室装修之水电安装要求

实验室建设不仅仅是采购合理的仪器设备，更要综合考虑实验室的总体规划、布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环保等基础设施和基本条件，使其成为一个复杂的系统工程。现代实验室装修设计中，先进的科学仪器、优良完善的实验室，是提高现代科技水平、促进科研成果转化的必要条件。实验环境的理想三要素：安全、效率、舒适性，也是实验室建设的目标。

下面是实验室基本的水电安装要求的重点说明：

一、分配制度

1，每个实验室内应有三相交流电源和单相交流电源，并设有总电源控制开关，在实验室无人时，应能将室内电源切断。

2，室内固定装置的电力设备，如烘箱、恒温箱、冰箱等，如果是在实验过程中使用，并且在实验结束时停止使用，则可在该实验室的总电源上继续使用；如果实验停止后仍需运行，则应有专用电源，以免因切断实验室总电源而影响实验工作。

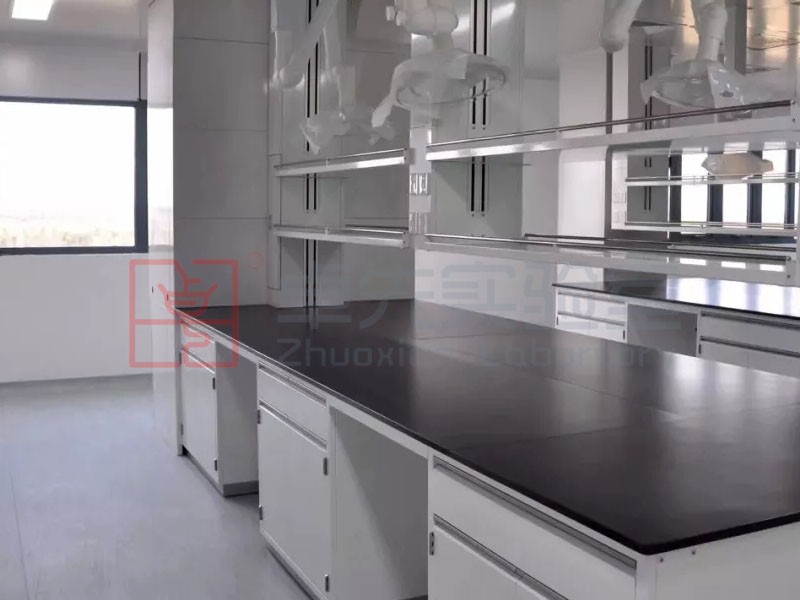

3，每个试验台上都应设置一定数量的电源插座，至少要有一个三相插座，单相插座可设2~4个。为防止短路不会影响整个房间的正常供电，这些插座应具有开关控制和保险装置。实验台上或桌边可设插座，但要远离喷嘴口，如水盆，煤气，氢气等，不影响台上实验仪器的放置和操作状态。有些实验室把插座安装在实验台下面的插座里面或者柜子里，这种安装位置使用很不方便，所以就尽量不要采用了。

4，实验室四壁，配合室内实验台、通风柜、烘箱等的布置，在适当位置应设置多个单相及三相插座，这些插座一般设在踢角线以上，以使用方便为原则。

5，化验室由于有腐蚀性气体，所以配电线宜选用铜芯线,，而物理实验室装修也可以使用铝芯线。对于布线方式，采用穿管暗布线较为理想，暗布线既能保护导线，又能使室内整洁，不易积尘，且便于维修更换。

通常来说，化学实验室使用的电气设备容量较小，而物理实验室则使用更多。正式应用后，发现实验室用电容量不够，所以实验室用电设计时，必须在用电容量上留有余地。

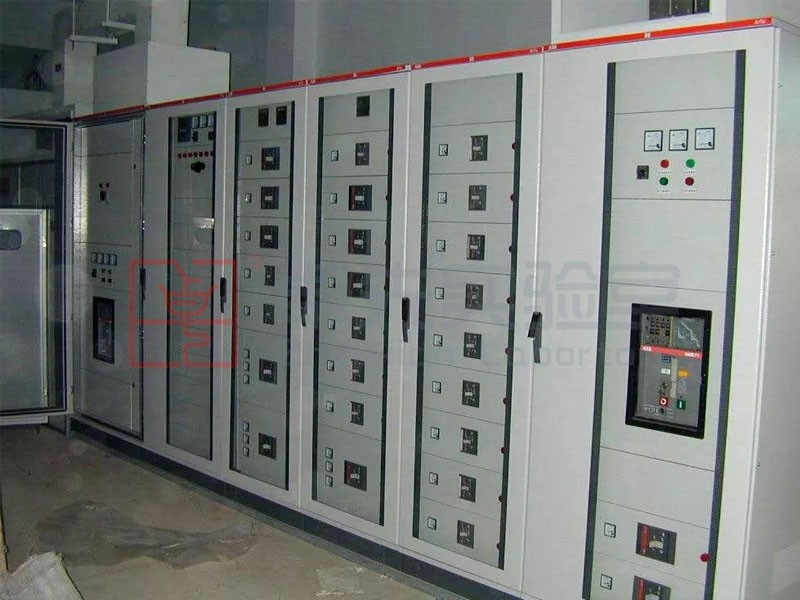

二、配电网包括所有实验室内使用的电力。

1，电源：

（1）两种：220V,380V；

（2）220V主要用于所配置220V电源的仪表和电源插座、照明装置、排风扇、电风量调节系统等用电设备。

（3）220V电源线路预留位置是根据仪器设备和操作者的使用要求而定的。

2，实验室用电线路要求。

（1）严格按照标准(GB-5023-97)进行选线。

（2）选用2,2线截面积为2.5~6平方毫米的标准。

（3）电力二、三电源选用的导线，必须是三相五线，并符合规定的接线标准。

3，实验用电配置。

（1）插座

插座必须在特殊环境下使用，具有耐腐蚀，高强度，安全可靠的特点。本公司根据实验室的特殊要求自行设计，专业制造的实验室专用插座，具有耐腐蚀，耐冲击，安全可靠，防尘，防水等特点。插座分为10A/220V多功能插座；13A/220V方脚三插插座(欧式)。

4，对实验室使用的电源、设备、仪器等配置漏电保护装置。

5，实验室所有配电线、电缆均有严格的防护措施，安全可靠。

6，根据接线标准，线管应采用专用卡子将绝缘线管牢固地固定在指定的接线位置。

三、排水系统。

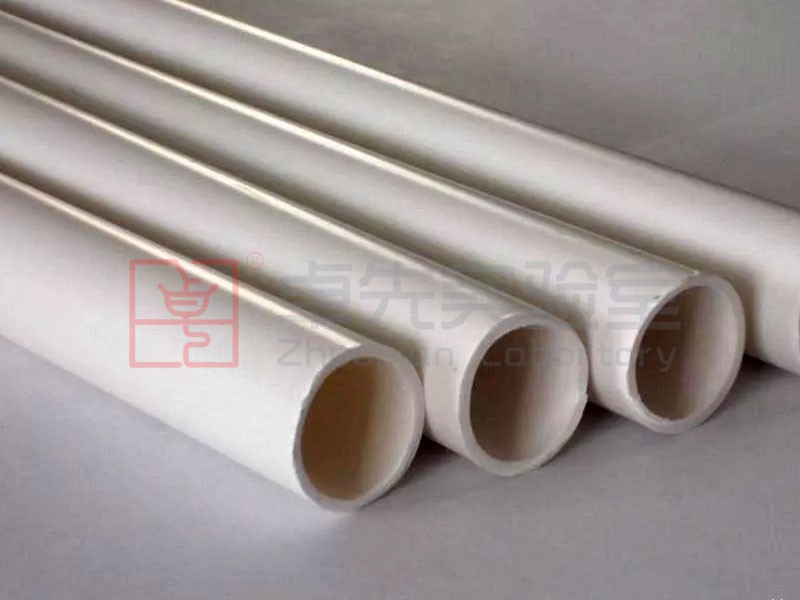

1，给水：室内给,水一般采用4分聚氯乙烯水管或PPR管，至于敷管方式，以暗敷设管道比较理想，暗敷设不仅能保护管路，而且使室内整洁、安全。将管道引到仪器设备处或实验水池位置，将阀门安装在终端上。各实验室都应该安装总水阀，控制整个房间的供水，以保证在检修时不影响其他房间。

2，排水管：室内一般采用直径50PVC或PPR的管道排水管。推荐使用PPR管，PPR管的连接方式为热熔焊，并结合其自身特点，具有较好的抗化学腐蚀性能。排出管暗敷引到仪器设备或实验池的位置。各实验室应设置地漏，防止水管爆裂，水龙头漏水等能及时排出，防止实验室浸泡，危及仪器设备安全。
