化工中心实验室设计就是在中心实验室内合理安排、布置各种分析检测仪器和设备。该中心实验室一般承担工厂内各生产装置的原料及辅助原料、产品及副产品的规格分析,同时也负责各装置的中间控制分析,公用工程及辅助装置的原料分析,对生产过程的控制、能耗控制、工艺指标优化、产品质量管理以及工艺改进和产品优化都有很大的指导意义。目前大型化工设计中,中心实验室的设计也越来越重要。
一、工艺设计和分析仪器设备配置情况;
1.实验室设计方案
厂房中心化验室的设计,首先要明确项目性质、设计范围、设计依据和建设规模,收集相关项目资料,根据工艺专业、热工专业、环境保护和安全卫生专业等专业提出的条件,确定分析项目和任务;根据有关分析方法标准、工艺包参考资料,确定分析方法及相关分析仪器设备;综合考虑分析仪器设备的使用要求和中心化验室的功能要求,确定好化验室的规模,综合建筑结构和其他公辅专业,完成厂房中心化验室的设计。
2.分析仪器设备的选择。
随著分析仪器的不断更新和发展,仪器分析在化工分析中所占的比重越来越大。在化工实验室建设中,分析仪器设备选型尤为重要。
选择分析仪器的依据是分析项目表,要根据分析项目表中的分析内容、分析精度要求和有关的分析标准规范,或参照国外专利申请者提供的工艺文件中给出的仪器设备表,综合考虑选择。分析仪器设备选型应保证性能先进、质量可靠,既要满足生产工艺的技术指标分析要求,又要经济适用;分析仪器设备选型有国内设备的,且技术性能能满足国内分析测试要求的,优先选用国产设备;分析仪器设备选型有国内设备的,但其技术性能指标不能满足分析测试要求的,应从国外引进;关键的大型分析仪器设备选型有国内设备的,优先选用国产设备,如气相色谱仪、原子吸收分光光度计、红外光谱仪、X射线荧光光谱仪、离子色谱仪、元素分析仪等,以保证分析仪器设备的可靠性和稳定性;第五,随着数字化工厂的推进,选型的分析仪器设备必须配备网卡和数据传送接口,以方便数字化传输和存储调用;,选型的分析仪器设备要满足安全、环保要求。
二、化验室的布置与设计。
1.实验室布局。
现有的实验室用房大致可分为三类:精密仪器实验室、化学分析实验室、辅助实验室(办公室、储藏室、气瓶室、会议室等)。
由于中心实验室的功能越来越多,分析检测设备的数量越来越多,这就要求实验室的布局要考虑功能分区,合理紧凑,各设备之间的布局要紧凑,各设备的操作方便,互不干扰,整个实验室要实用,简洁,美观。为此,应根据以下原则来安排化验室的布置:工程管网较多的分析化验室应集中布置,便于管网布置和共用;采用氢气、氦气等气相色谱仪时,应集中布置,方便管道安装和维护;有特殊要求的化验室(如:有洁净要求的化验室、恒温恒湿化验室、毒性化验室、防震要求的化验室等)应集中布置;辅助实验室和功能实验室应合理搭配布置,如热设备室集中布置,马弗炉集中布置,防止对其它温度要求高的设备造成不良影响;重量较大的设备或要求防振设备的房间,一般将扫描电镜布置在底层,以防止震动影响镜头的稳定性;有洁净和安静要求的房间可以布置在高层;有防潮或防晒要求的房间可以分别布置。
2.建筑设计。
(1)实验室设计选址应远离振动源、噪声源和电磁干扰源,并应位于危险物质散发频率小的风向上方;位于爆炸危险区以外的实验室不能与甲、乙、丙类建筑物在同一建筑物内;
(2)实验室建筑物之防火等级不得低于二级,其火险等级为丙类,屋面防水等级I级;
(3)化验室层高一般不低于3.9米,对化验室有特殊要求的,可根据实际情况适当提高层高。房间的双向布置,中央走廊的宽度范围为2.4~2.7米。楼层设计荷载一般不小于3000N/m2,荷载较大的房间按实际需要设计。
(4)墙壁、天花板、地面:墙面、天花板应设计成光洁、不眩光、防潮、不起尘、不积尘,化验室地面应坚固耐磨,防水防滑,不起尘。在房间内地坪以上1.2~1.5m,有特殊需要时,可设计瓷砖墙裙。
(5)门窗:实验室门应向外开,并有观察窗。室内设有空调调节的实验室,室内外窗应具有良好的密封和隔热性能,且可开窗的面积应不少于窗户面积的1/3。窗体要求采用双层玻璃纱布封窗,并考虑遮阳措施,满足自然采光不少于室内地面1/6的面积。
3.供暖,通风和空调系统的设计。
(1)供暖根据项目的具体要求,地理位置在年平均温度在5℃以下的日数在90d以上的地区时,应设置集中供暖措施。
2.3.2通风化验室的通风系统一般应符合以下要求:
a.产生有毒、有害、腐蚀性、易爆气体或灰尘的实验室房间,应根据操作需要设置局部通风,如通风柜、万向罩、原子吸收罩等;使用防爆风扇、耐腐蚀风扇和通风管。
b.产生有毒有害气体的房间,除局部通风措施外,还应进行整体通风设施,确保房间通风次数不低于7次/小时。产生热源的高温室需要整体通风。
c.对于排气性质相同或相似的局部通风设施,可以计算后使用排气系统。对于排气有化学反应、爆炸等危险的系统,必须设置独立的排气管道设施。
空调系统对于需要恒温、恒湿和清洁的特殊实验室,应设置空调设施来控制温度和湿度。分析室内空气温度一般保持在18~28℃,相对湿度保持在30%~70%。对于一些物理测试室,应根据测试要求设置独立的空调系统。
4.电气系统设计。
实验室用电主要包括照明用电和动力用电。动力用电主要用于各种仪器设备、电梯、空调等的大功率设备供电。中央实验室应设置220伏和380伏配电室,动力、照明和电信线路应分别设置,并应隐藏。应有不间断电源。主电源断电时,应能为实验室分析仪器信息管理系统供电,不间断电源的备用时间不应少于30分钟。液化烃分析室、钢瓶室、样品储存室、药品储存室等具有易燃易爆物质的房间的插座和灯具应防爆。
通风柜内的照明灯应防爆。试验台、通风柜等工作区域应设计有足够数量的电源插座。16A以上的电源插座应采用空气开关。实验室应有接地系统,实验室的大型仪器和贵重仪器应有接地设施。实验室照明一般采用荧光灯或发光二极管灯,照度不得低于300英镑。
5.给排水和防火设计。
实验室应设置自来水,并根据需要从脱盐站引入脱盐水。供应的自来水和脱盐水的水压、水质和水量应满足实验室用水的要求。实验室使用的高纯度水由实验室制备。给排水管道设计满足实验室总用水量和排水量,实验室各排水管和所有地漏应设置水封。实验室的实验台和通风柜应设置水槽,并根据需要安装不同的阀门。
分析性污水不能直接引入生活污水管道,应排入生产污水管网。酸、碱、油、化学试剂和化验室日常试验废弃产生的废渣应按性质分类收集,集中储存后定期统一处理。对恒温恒湿要求严格的分析室不宜设置水点。实验室应设置消火栓。二氧化碳灭火器安装在放置精密仪器的实验室。
6.瓶子之间。
中央化验室分析仪器使用的高纯度气体一般由高压钢瓶供气,高压气体钢瓶应分类集中放置在钢瓶间。钢瓶间应设置在中央化验室的非主入口侧,钢瓶间应采取遮阳和防晒措施,钢瓶间不应设置在中央化验室内。当钢瓶间与建筑物相邻时,根据规范,与主建筑物相邻的一面墙应采用钢筋混凝土防爆墙,采用轻质钢板天花板,保持良好的自然通风,并有足够的防爆面积。室内地板需要防火花和防静电。可燃气体钢瓶(如H2、CO、CH4、C2H2等。)与助燃气体(O2)钢瓶分开布置。
7.实验室家具及其它设计。

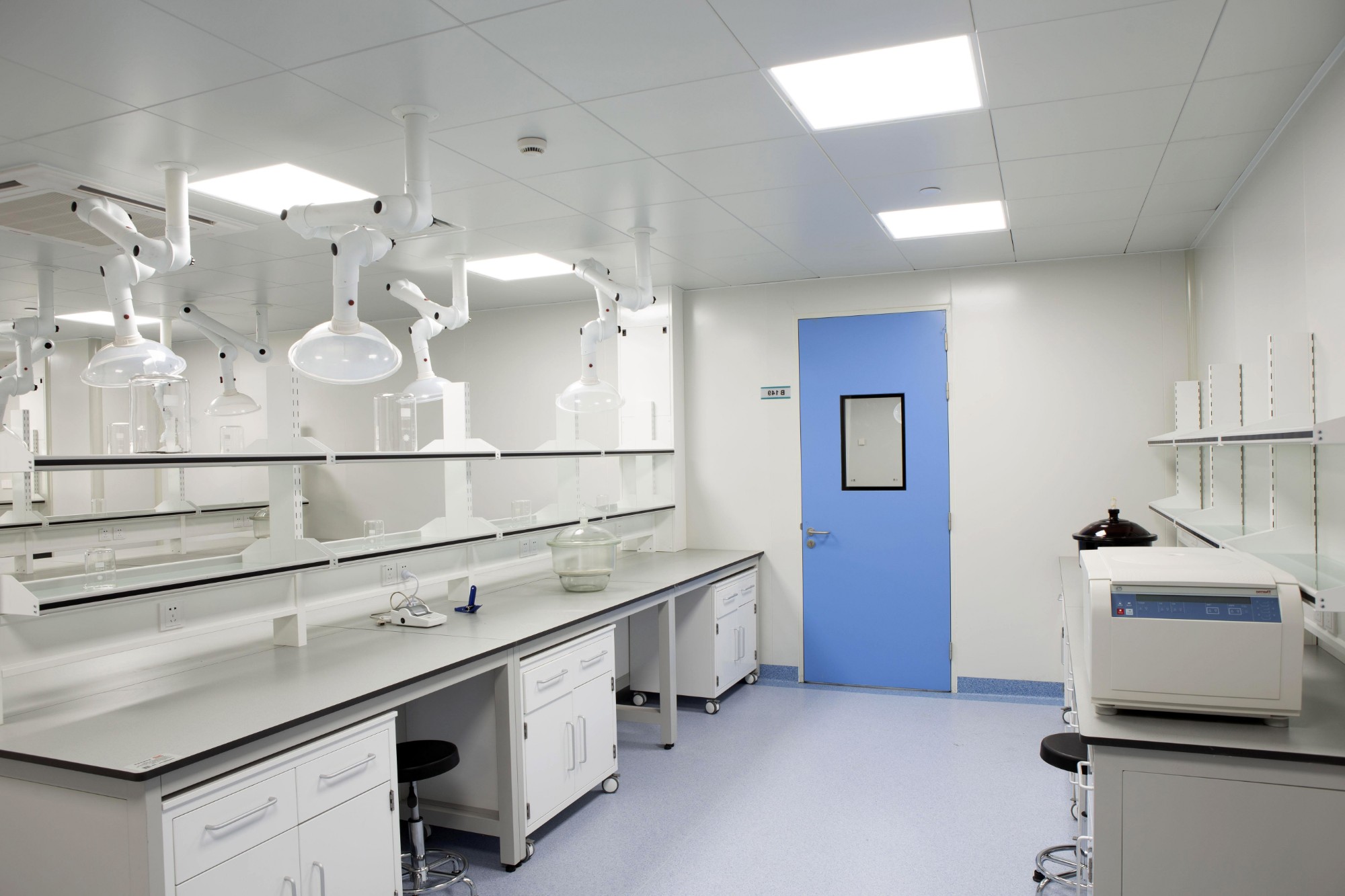

实验室家具包括实验台、设备台、天平台、高温台、通风柜、药柜、洗脸盆等。实验台结构一般为钢木结构,家具台面要求耐磨、耐酸碱腐蚀。实验台和柜子之间的间距应符合人体工程学要求,并满足操作要求。放置分析仪器的设备台一般布置在置,留出600~1000毫米的维护空间。中央测试台和设备台应根据需要设置插座和水管引入。
8.实验室信息管理系统的设计。
中央化验室应根据需要配置行政电话和生产调度电话,每个房间都有网络数据接口。随着中央实验室设计技术的不断发展,实验室信息管理系统(LIMS)得到了越来越多的应用。实验室信息管理系统可以管理样品(如取样频率、取样任务计划等。)、实验管理(仪器管理、实验数据输入、数据审核、数据发布等。)、权限管理、实验室试剂管理等功能。使实验室内分析仪器和分析数据处理的管理实现网络化和标准化。
