在实验室施工过程中,配置实验室家具需要规划的几点

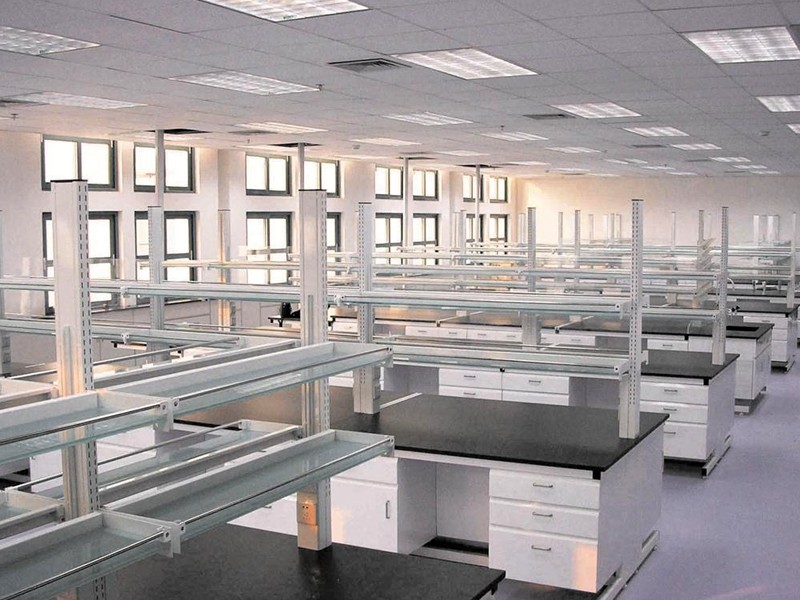

1.实验室正中央即为中央试验台的设置空间,通常在中央试验台的纵向侧设洗涤台,在中间设试剂架,也可设万向抽气罩。
2.右侧靠窗有边台、操作台、天台、边台试剂架、通用组合、吊柜。
3.右侧靠门设有通风柜、实验台、洗涤台、干燥台、药柜、贮物柜(通风柜位置应便于连接通风管)
4.大门左右通常放置安全装置、紧急喷淋器、洗眼器、灭火器等。
5.左靠门设有通风柜、侧台架、侧试剂架、洗涤台、吊柜、安放大型设备。
6.左边靠窗有边台、操作台、边台试剂架,用于放置大型装置和设备。
7.窗的位置窗下空间可设边台、测试台、显微镜台,操作时视觉效果佳。
一、实验室家具分类布置方案
在现代实验研究机构中,实验室通常分为物理、化学、有机合成、生物学等几大类。平面设计中对实验设备的选择,对不同领域的实验室有不同的要求,有时差异很大。
化学实验室设计时,通常在实验室中心配置两面运行的中央台,两侧配置边台、试验台、通风台、药箱干燥箱等,必要时还配有净化器、恒温湿设备。
医药、医药、食品、农林牧渔等物理产业的发展,在这些领域的实验室中,可靠性高、无菌、无灰尘的环境是不可或缺的。生物学实验室中,考虑到从一般检验、试验、摄影、洗相等数据处理工作流程的特殊要求,通常可在入口设置洗涤台和干燥台。
中央、边台设置试剂架、万向支架,根据不同实验目的放置反应管、抽油管等器具。此外在试验台上要引入特殊的气体配管,以及作为冷却用的给排水管,在通风箱内还可安装固定装置的万向支架。
为方便使用分析仪器,实验室中心常配置单面仪器台,外墙配置测试台,分析仪器所用专用气体配管,应尽可能靠近分析仪器。
二、实验设备建造
1.实验室家具设备设施建设的基本要求;
以人、物、外环境的安全为目标,以噪音、气味、视觉等环境舒适为目标,以设备的操作、功能、方便、信息处理、智能化等与一般建筑不同的特点为设计目标,以的设备为设计目标。
2.电,水,气管道
实验用电、水、气管的配管方式,在实验室设计时很重要,必须根据实验室的内容和结构形式(高层或平房),以及未来扩建、安全、资金、功能等综合考虑.我们通过大量实践,可以提供配管系统的设计和建造。
3.电、水、气供应的途径
一般供实验室使用,水气供应方式有水平供应和垂直供应两种.图以中心实验为例,展示了面向试验台的供应方式。
4.在实验室中进行空气调节。

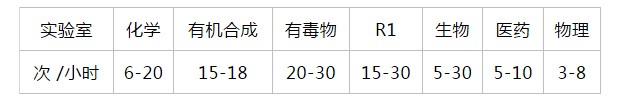

试验室换气换气对维持实验室环境的良好状态非常重要,换气次数取决于实验室的类型、面积和使用方法,换气次数作为检测数据,见下表:
5.用排气扇来调节空气
风柜内产生的有害气体,与实验室同时排出.因此,在设计实验室空调设备时,必须将风柜的排风量预计在负荷范围内,选择补风式风柜,以减少从风柜到室内的排风量,即选择直接进入室外空气的补风式风柜。
