根据功能要求P3实验室划分规则设计方案

作者: 点击:1518 时间:2021-06-20

根据功能要求将P3实验室划分为清洁和非清洁两个区域,清洁区域包括洁净准备区、一更、淋浴、二更、气闸室、P3实验室、消毒室、非洁净室、机房和走廊...

根据功能要求将P3实验室装修划分为清洁和非清洁两个区域,清洁区域包括洁净准备区、一更、淋浴、二更、气闸室、P3实验室、消毒室、非洁净室、机房和走廊。

在布置P3实验室时,应考虑以下原则:

01。

实验三、实验室装修方案

对于具有生物危险的P3实验室,应采取负压处理,以防止外界微生物污染。所以,除了细菌之外,它不仅需要隔离处理。通常隔离方法是一次隔离和二次隔离。病原体与实验者之间的一种隔离,其目的是防止实验人员被感染。生物安全柜及罩主要用于防护服装。

将实验室与外界隔断,也就是二次隔离,以防止从实验室向外界泄漏到外部环境。二级隔离是指实验室与外部环境之间的隔离,其目的是防止实验室外部人员受到感染。

污染物扩散的主要途径是气溶胶扩散和直接接触病原。尤其是前者,仅靠改进操作方式是无法解决的,一般采取两种方法:在隔离区与保持区之间设置气压差和对排风进行消毒处理。

隔离区(P3实验室)应保持压力差(负压)一般在-20~-50Pa,使保持区产生向隔离区方向的气流。

气动闸室位于空气压力的不同区域之间,其两侧设有联锁的门,门边开边闭,以保持压力差。

整体P3实验室区域内压差等级由低到高依次为:P-Ⅱ生物安全柜02。

物流合理,做到无交叉感染。

应有一套实验室门禁管理制度,只允许事先被告知危险,受过特别训练的工作人员和支持人员出入。并且贴上警示牌和生物危害标志。

因为这个P3实验室很小,而且不常用。基本上实现了与物流、污物与洁净物的分离。也就是说:

定向:

进入:走廊-更多的鞋子,一次更衣-二次更衣-气闸-P3实验室。

出产:P3实验室-气闸室-淋浴-更衣,更鞋-走廊;

后勤指导:

P3实验室装修要求内有无洁净物品或不能进行消毒的物品由互锁结构传递窗进入;

要求的物品由双层门传送到器,或密封后由传送窗进入,再由高压器传送到P3实验室;在传送窗下方设置消毒渡槽,对于某些不能用高压的物品,可由装有消毒剂的药液传送窗传送,使容器外部进行。

污物、实验后的器械应放置在密封的防漏容器内,经高压后方可丢弃。试验员淋浴后的一次性衣物,应装入密封胶袋,并经传递窗处理后废弃。

03。

消毒剂,消毒程序

为了防止交叉污染,进入P3实验室的人员,必须在进入前进行更衣,双手消毒,实验后必须在淋浴后才能离开P3实验室,以免将病毒带出实验室。

P3实验室应配备高压装置,双门传递型或单盖开型。如配以蒸气熏蒸型,则建议设置一消毒室,该房间为直流全排式,消毒时,关闭排风系统,消毒结束后,打开排风系统,排除室内蒸汽和消毒剂气味。

04。

污染区废水处理

为了防止活毒随废水逸出P3实验室,故活毒水应单独排放,并经处理后,才能与其它废水合流排入城市管网。消毒方法采用次氯消毒或高压蒸汽消毒处理。消毒过程如下:

二氯甲烷药液。

污染区域废水→集水罐→排污管。

05。

入污管道应安装止回阀。

蒸汽管、压缩空气管、给水管路等进入污染区的管道,当系统排空后,就会形成气源,此时活毒很容易通过管道逸出污染区,因此应在进入污染区的管道上安装止回阀。单向阀的材质应该和接头一致。

06。

污染区域通风处理

为了防止活毒气从排风管逸出,因此需要在排风管上安装高效或亚高效的过滤器。在灰尘中,细菌或病毒通常会被吸附,其等效粒径通常是1~5μm,所以使用高效过滤器可以将细菌或病毒阻挡在过滤器上。此外,排风管道安装有过滤器,可防止室外灰尘倒灌到室内,从而有效保持室内清洁。

对于不同等级的实验室安装有高效过滤器的数量以及回风美国规范的使用有一些要求。举例来说,高度安全的实验室(BSL4)必须安装2级串联高效过滤器,而这种过滤器的回风效率不得达到>0.5μm微粒净化率>99.99%。(BSL3)安装级高效过滤器,净化效率>99.97%。

P3实验室设计的排气扇风量和风压应计算确定。

另外,排气系统中的高效过滤器应设置在负压段,这样风机一方面不易被有害气溶胶污染,对维护人员造成危害;另一方面,未通过高效过滤器的有害生物气溶胶在正压下容易扩散,污染环境。

07。

生物安全柜的设置和安装要点。

P3实验室的保护或堵塞的道防线是通过安全装置完成的,称为一级保护(PrimaryBarriers)。保护设备。

根据日本对P3级实验室的要求,实验应在二级生物安全柜中进行。

二级生物安全柜,有前开口,入柜气流(0.3~0.4m/s)不等流到试验目的物便被吸走过滤,起到气幕作用。机柜内的清洁层流保护作业对象不受外界空气污染。

二级生物安全柜分为A型和B型。A型允许高效过滤的空气排入实验室并回收利用,因此只能进行无挥发性毒物和无放射性微生物的操作。b型(见附图5、6、7)应有硬管连接负压排气系统,为全排气。

安装生物安全柜时,应符合以下要求:

1.生物安全柜在安装和搬运过程中,严禁水平放置和拆卸,搬入安装现场后应拆卸和包装。

生物安全柜安装位置未注明时,应避开人流频繁的地方,避免室内气流干扰操作口空气幕。

3.安全柜不能安装在房间通风系统的入口处,以免气流直接吹到安全柜正面的操作端口和排气过滤器上。

安全柜周围应留出300mm的空间,以便于清除污物。如果受到空间的限制,两边至少要留出80mm,背面要留出40mm。安全柜的电源应该留出足够的空间,以便在不移动安全柜的情况下进行维护。对底部和底部紧贴地面的安全性,所有沿地边缝都应密封。

5.生物安全柜排气管的连接方式必须以更换排气过滤器方便为原则。

安装生物安全柜后,必须现场安装,并符合以下要求:

1.压力渗透试验:确保所有接缝的气密性和整个设备无泄漏。

2.高效过滤器的渗透试验应确认高效过滤器本身的安装接缝没有泄漏

操作区域气流速度试验,应确认整个操作区域的气流速度符合规定要求;

4.操作口负压试验应确认整个操作口的气流方向指向机柜;

洗涤盘漏水程度试验,应确认装满水的洗涤盆1小时后无漏水现象。

6.接地装置的接地线电阻测试应确认接地分支线在接地和插座上的电阻不超过规定值。

7.生物安全柜在正常使用过程中应每年检查一次。

08。

P3实验室设计净化空调系统。

,气象资料。

夏季空调温度:33℃。

冬季通风温度:14.1℃。

夏季户外计算湿球温度:27.9℃。

相对湿度:83%

夏季通风相对湿度:70%;

冬季空调计算湿球温度:5℃。

冬季空调相对湿度:72%;

第三,室内设计参数:

1.洁净度:P3实验室设计1万级;其中生物安全柜100级;

2.压差梯度:洁净走廊正压(15Pa)>实验室6~8(正压和室外静压差10Pa)>缓冲闸门(压差-10Pa)>P3实验室(负压-25~-50Pa)。

温度:20~26℃;

湿度:50~70%;

5.气流组织:

(a)上送,室内柱位下侧排气,上接管道排气至排气柜;三级过滤系统;

B.P3实验室是全排气系统。

C.生物安全柜的排气管经过高效过滤器处理后排出。

6.新风量应保证洁净室内正压要求和人员无不适,室内新风量应保证>40M3/h。

第四,方案说明。

清洁区域设计冷量13Kw。

拟选择1台5HP柜式空调作为冷热源,采用卧式组合式空气处理机对空气进行净化处理,组合成一个净化空调系统。

净化空调送风系统,由组合式空气处理机组进行压力、初、中效二级过滤段等处理,未端设置高效过滤装置(室内天花)。

3.根据实验室运行情况,设置一个清洁供气系统和两个排气系统:

送风系统与排风系统联锁。只有当排气扇启动时,送风系统才能启动,以确保实验室的负压。

净化空调系统风管材料采用优质镀锌钢板。

除新风和排气管外,风管均需保温。

6.进入污染区的管道(包括供气和排气)安装止回阀。防止逆流污染。

7.排气管和排水管由聚氯乙烯制成,硬管连接。

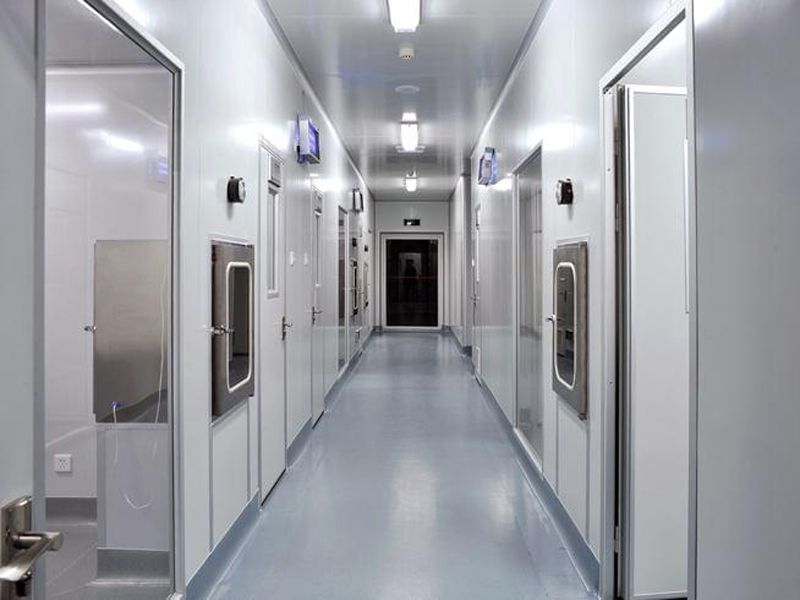

P3实验室设计洁净区内装修。

1.天花板:洁净区使用优质保温彩钢板,无尘明亮,颜色灰白或象牙白,厚度50mm;

2.间隔:洁净区域采用双面彩钢保温板围护和间隔,将彩钢板围护到天花板顶部;与地面和天花板的交角做一个弧形和阴角接口,符合GMP规范和卫生消毒要求。双层玻璃与非洁净区域隔断处的玻璃固定窗。

3.关门:做玻璃观察窗,安装球形通道锁。(自动门)

地面:洁净区原水泥地面需经处理后制作环氧树脂EPOXY面层,厚度2mm的环氧树脂自流平;颜色为苹果绿色或由甲方选择。洁净明亮,易于清洁卫生,不积尘。

5.柱子:洁净区的柱子用彩色钢板包裹,并用作回风技术夹层。

6.传递窗:实验室的传递窗做成双门互锁结构。

P3实验室内部装修材料。

当前国外和国内对生物安全实验室建筑材料的要求,墙壁、天花板、地板和操作平台应平整光滑,无灰尘、易清洗、气密性好、不渗透。地面不要太滑。能承受常规化学试剂和消毒剂的清洁。国内常用的材料是彩色钢板的组合形式和钢板的箱形结构。对于不常用的P3实验室,由于使用次数少、消毒频率低、强度低,彩色钢板结构是一种经济合理的材料,只要施工中气密性好,就能满足要求。

另外一个方案是,P3实验室天花、墙体骨架采用木结构或铝合金骨架,双面制作12mm夹板或硅钙板,接口封闭后,在表面进行进口PVC墙板的无缝焊接。和地面PVC地板连接在一起,可以达到严密,耐化学腐蚀,美观的效果。另外还可以用合成石把墙和天花做成一个整体,但是成本更高。

另外,在实验室的地板和墙面材料中,可以采用与其他无污染实验室不同的颜色,区分热区和冷区,作为警告。

6.照明和配电:

使用带罩的洁净室灯盘40WX2,工作区域照度>250Lux,走道照度>100Lux;

净化室设有紫外线灯,与照明灯分开设计。线管暗敷。符合防火和用电标准。空调和照明系统的功率约为60千瓦/380伏。

七、为确保员工健康和环境,在实验室建设的同时,应制定规范的生物安全操作规范,包括个人操作和卫生习惯、器具管理和实验室维护等。

09。

自控和报警。

为了保证实验室的正常运行,应建立完善的应急处理措施和自动控制和报警系统。为了保证自动控制设计中完善的负压控制系统,排气扇必须考虑连锁、内部通话器和监控设施、排气过滤器堵塞报警装置、实验室负压报警装置等。

一是负压控制。

因为P3实验室做实验所产生的物质是有害的,所以必须保证实验室对外界保持负压,以防止危险物质扩散,为了达到这个目的,需要随时对实验室进行压力控制,通过设置在室内的压差传感器,将压差传感器传送到自动控制系统的控制器,通过控制器向送风机的变频器发出信号,通过变频器改变送风机的频率,增加或减少送风机进入实验室的风量,从而控制实验室的负压。

二是报警装置。

通过设置在控制箱内的多功能控制器的警报功能,实现实验室气压变化的实时监视警报,P3实验室内的负压值低于所要求的安全负压值时,警报装置开始工作,可以提供声光警报。
