关于医疗净化实验室建设工程的相关知识

作者: 点击:1314 时间:2021-07-04

一、装饰系统。医院洁净室:1、医院洁净手术部。2、ICU、NICU洁净护理单元。3、消毒供应中心。4、其他洁净室(产房、生殖助孕中心、层流病房)在洁净实验室建设装潢中,应遵循不产生尘、不积尘、抗腐蚀、防潮、防霉变、易清洁、有防火要求。实验室建设标准操作部分内地面应平整,使用耐磨、防滑、耐腐蚀、易清洗

一、装饰系统。

医院洁净室:

1、医院洁净手术部。

2、ICU、NICU洁净护理单元。

3、消毒供应中心。

4、其他洁净室(产房、生殖助孕中心、层流病房)


在洁净实验室建设装潢中,应遵循不产生尘、不积尘、抗腐蚀、防潮、防霉变、易清洁、有防火要求。

实验室建设标准操作部分内地面应平整,使用耐磨、防滑、耐腐蚀、易清洗、不易起尘、不开裂的材料制作。如有特殊要求,可选用具有特殊性能的底漆。

应使用不易开裂、阻燃、易清洗、抗碰撞的洁净手术室内墙材料,墙面必须平整、防潮、防霉变,Ⅰ、Ⅱ级洁净室墙面可用整体或装配式壁板;Ⅲ、Ⅳ级洁净室墙面可采用整体或装配式壁板;Ⅲ、Ⅳ级洁净室墙面应抹平。

洁面部内墙下边的踢脚必须与墙面齐平或凹到墙面上;踢脚必须与地面成一体;踢脚与地面的交界处的阴角为R≥40mm。其它墙壁连接处的阴角宜做成小圆角。

清洁操作部内墙转角和门的垂直侧边的阳角应该是圆角。在通道的两边和拐角处的墙壁上应该安装防撞板。

在室内直接接触空气的暴露材料不能用木材和石膏。

医疗环境控制和技术整合——洁净手术室的基本设备:

外科核心区域洁净手术室,辅助病房。

手术室装修材料:

1、喷整体电解钢板(墙体钢板拼接无缝隙)

2、表面喷塑电解钢板(在墙体钢板上留缝隙)

3、无机板(墙板有接缝)

4、彩色钢板(墙板有接缝)

手术间,净化室内地面材料:

1、橡胶地板

2、PVC地板

3、环氧树脂地面。

4、防滑地面砖。

二、空气调节系统

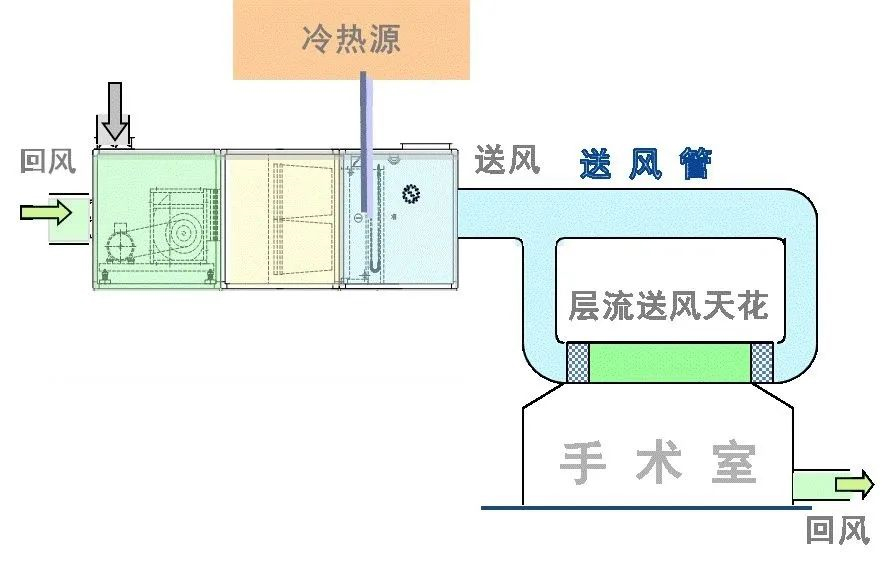

手术室空调净化系统

1.通过空气滤清器净化送风空气中的微生物颗粒;

2.空气流通技术使室内达到无菌、无尘;

3.通过正压控制,实现了整个手术部的有序压力梯度分布;

4.适宜温湿度调节,抑制细菌繁殖,减少人体细菌数量;

5.消除室内有害气体,保持室内良好空气品质;

空气组织:

1.设计主流区域原则,高效节能;

2.分层送风装置手术区集中设置,提高工作区的洁净度,同时节能;

3.手术间两边墙底设有回风装置,保证了工作区的气流流动;

4.顶排风,排除室内有害气体,保持室内良好空气品质;

关于医疗净化实验室建设工程的相关知识

空气净化器系统设备和材料:

冷热源设备(手术室为过渡季节单独设置或设置备用机组);净化空调机组;净化新风机组;手术室排风机组;空调自控;净化系统管道及阀门;净化风管;风阀;

1、冷热源组:

(1)水冷压缩制冷机组(活塞式、螺杆式、离心式);

(2)风冷热泵机组(模块组合,65KW至1300KW);

2.组合式空调机组(箱)

3.洁净室冷热源装置:

(1)电驱动压缩式制冷机。

电动压缩式制冷机主要用氟利昂、氨水作制冷剂,民用制冷机大多用氟里昂作制冷剂。根据冷却介质的种类可分为气冷和水冷两种形式,根据压缩机的类型可分为活塞式、螺杆式、离心式三种,根据所提供的冷源或热源情况,可分为冷水机组和热泵机组。

(2)活塞式冷水机组。

本实用新型包括活塞式制冷机、风冷或水冷式冷凝器、热膨胀阀、蒸发器等,并配备自动或手动调节能量及自动安全保护装置,常用的水冷活塞式冷水机组冷凝器的进出口温度分别设置为32℃、37℃,蒸发器出口冷冻水温度设置为7度,冷量范围一般为35~580kW。

(3)螺杆式冷水机。

本实用新型由螺杆制冷压缩机、冷凝器、蒸发器、热胀阀、油分离器、自控元件及仪表等组成的整体制冷系统。水冷螺杆式冷水机组常用的冷凝器进出水温分别设为32℃、37℃,蒸发器出口冷冻水温度为7度,冷量范围是580~1163kW。

(4)离心冷水机。

离心制冷机组由离心式制冷压缩机、冷凝器、蒸发器、节流机构、调节机构及各种控制元件组成。离心冷水机组的制冷量较大,常用的水冷离心式冷水机组冷凝器进出水的温度分别设置为32℃、37℃,蒸发器出口冷冻水温度为7度,单机容量通常在1163kW以上,因此,离心式冷水机组一般用于大型中央空调系统。

(5)热泵机组。

在热泵机组循环过程中,有多种形式,但无论哪种形式,系统中除了装有四个主要元件外,还需要安装四通换向电磁阀、单向阀等,使制冷剂的流动方向在制冷或制热状态下得到控制。按其冷却方式,热泵机组可分为三种类型:风冷热泵机组、水源热泵机组和土壤热泵机组。

关于医疗净化实验室建设工程的相关知识

三、电力系统。

1、强电系统

(1)电力系统(空调冷源、净化空调机组的设备电力)

(2)照明系统(照明电器、普通插座、吊塔设备的电力)

(3)应急系统(UPS、双电源开关)

2、手术室的电气系统。

(1)手术室分配。

全电源—双电源开关;配电箱—每间手术室独立设置;IT隔离变压器系统;UPS不间断电源;等电位接地系统;洁净灯、开关、插座;管线、桥架。

(2)空调系统的分配。

全电源——双电源开关;分配器——空调机组独立设置;变频器;管道、桥架。

3、弱电系统。

(1)背景音乐广播系统设备组成:功放、消防开关主机、前置放大器、喇叭、音量控制器、DVD、话筒。

(2)对讲,门禁系统设备组成:门禁锁,解码器,读卡器,按钮开关。

(3)呼叫系统设备组成:主机,分机,报警按钮,报警显示灯,显示器。

(4)网络交换系统设备组成:机柜、藕合器、程控交换机、网络板。

(5)视频教学(监视)系统设备组成:摄像机(带录音装置)、解码器、分屏器、硬盘录像机、局域网交换机、大屏幕。

四、医疗气体系统

清洁外科科室的医用气体:除手术室外,通常还包括预麻室、麻醉恢复区和ICU(重症监护)等功能用房。

手术室配备8套气体系统:

氧、真空吸引、压缩空气、笑气、氮、二氧化碳、氩气、麻醉废气排放系统。

预麻室设氧、压缩空气、真空吸引、微笑4种医用气体。

ICU设氧、真空吸气、压缩空气3。

气体来源:氧气、真空吸引、压缩空气一般由医院集中各气体处理站供应。

笑气、氮、二氧化碳、氩等气体通过设定自动切换汇流排放。

麻醉品排放的原理是利用射流原理压缩空气作为动力源,通过射流技术废气终端收集气体,管道汇总后送到室外安全处。

五、给水系统

清洁操作部系统:

净化部的水系统包括:给水、排水、热水、净化水和高纯水(如注射用水)。

饮水机不能用镀锌钢管,可以用给水塑料管(钢管内壁衬塑)、聚丙乙烯管(PPR)、无缝铜管、不锈钢管等。

排水管常用聚丙烯、聚乙烯(PVC)材料。

加热系统保持贮存温度不低于60度,或循环温度大于51度。无缝铜管、不锈钢管、聚丙烯管(PPR)等材料经常选用。

净化水及高纯水管道采用不锈钢(SUS)。

六、前期配合,图纸工艺,施工界面确认内容。

装饰:

1、平面布局说明;2、施工范围确认;3、各房间使用材料说明;4、土建墙位置和门洞说明;5、地面要求说明;6、上下水点位置说明;7、施工方法说明。

空调:

1、冷热源形式、过渡季节冷热源形式说明;2、加湿说明方式3、主要设备安装位置范围说明;4、新排气百叶窗位置说明;5、空调冷热水供水温度、水管接管位置说明;6、加湿或加热用蒸汽接管位置、蒸汽供应压力说明;7、空调空气冷凝水、蒸汽冷凝水排放位置说明;8、生活冷热水供应方式说明;9、空调单元的基础做法和施工范围是否在施工范围内;10、风管预留孔洞、堵塞要求和施工范;11、水管、蒸汽水管、冷凝水管、冷凝水管是否在施工范围内;12、06前期配合,图纸工艺,施工界面确认内容。

电气:

1、明确该工程各系统的种类、施工范围(强电、消防应急、监视、呼叫、背景音乐、网络电话等);2、照明、插座配电总箱、单元设备动力配电总箱的技术要求和产品供应设置单位。总、明确分配电箱上下桩电缆的技术要求和供应设置部门各系统主机的设置场所(强电、消防紧急、监视、呼叫、背景音乐、网络电话等);3、明确各配电箱的设置场所和设置标高。

气体:

各气体管道接口位置甲方提供管道是否减压的管道材质总阀箱位置气体报警形式各房间配置气体种类。
