通风管道通风量的计算方法

作者: 点击:1509 时间:2021-07-27

通风管道通风量的计算方法。排气管道也是废气处理的一个重要组成部分,但如何计算风量呢?管道:通风管道尺寸=风量/风量=房间面积*房间高度*通风次数。例如:风量40,000,风速9m/s,得:风管尺寸=40000/9/3600=1.23平方1.23=1.5*0.82。因此,风管尺寸是1500*800。在

排气管道也是实验室家具废气处理的一个重要组成部分,但如何计算风量呢?

1、管道:

通风管道尺寸=风量/风量=房间面积*房间高度*通风次数。

例如:风量40,000,风速9m/s,得:风管尺寸=40000/9/3600=1.23平方1.23=1.5*0.82。

因此,风管尺寸是1500*800。

在这个例子中,3600是既定参数吗?

2、该风管尺寸计算公式,是否通用于排烟、排风管道尺寸计算?

3、求风口及排烟口尺寸的计算公式。

一小时有3600秒,除以3600是因为要统一前后公式的单位。这一公式适用于所有的风管计算,但9m/s的风速值是不固定的,由你来设定。抽排风量的公式都是一样的,这个9m/s的风速需要根据噪音要求来调节,楼主可以参考采暖通风设计规范中的消声部分,还有矩形风管的规格建议用标准的,施工规范里的是1600,没有1500。

管径设计计算步骤,专业制作和安装-铁皮风管-不锈钢风管,通风工程。

并以假设流速法为例,计算步骤和方法如下:

1.绘制用于通风或空调系统的轴测图,编号,标记长度和风量。

管段长一般按两管件间中心线长度计算,并未扣除管件(如三通、弯头)本身的长度。

2.确定合流速度。

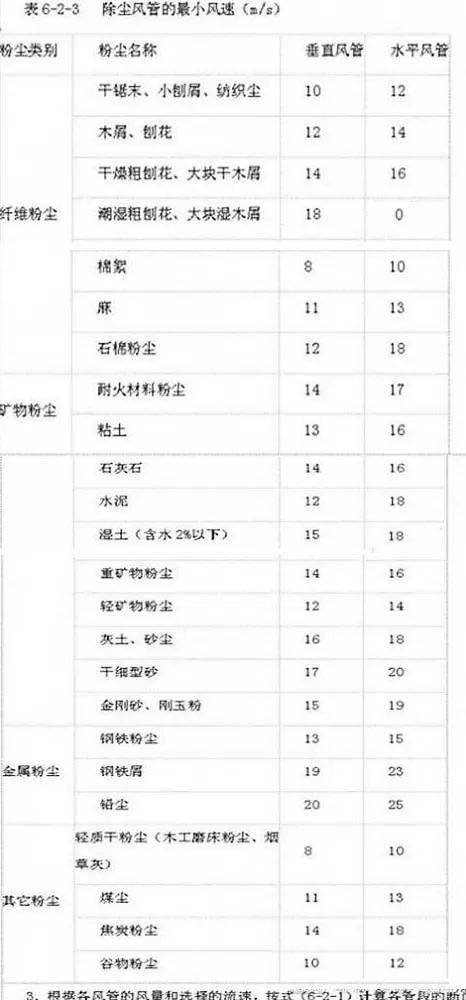

风管中空气流速对通风、空调系统的经济性有着重要影响。流量大,风管截面小,材料消耗少,施工费用低;但实验室家具厂家提醒您系统阻力大,动力消耗增加,使用费用增加。对于除尘系统会增加设备和管道的摩损,会增加空调系统的噪音。流量小,阻力小,动力消耗少;但风道截面大,材料和施工费用高,风管占用的空间增大。对于除尘系统流速过低,会使粉尘沉积堵塞管道。所以,一定要通过综合技术经济比较来选择合理的流速。经实践总结,风管中空气流速可由表6-2-1、表6-2和表6-2确定。除尘器后风管的流速与表6-2-3所示值相比,有适当降低。

3、一小时有3600秒,除以3600是因为要统一前后公式的单位。这一公式适用于所有的风管计算,但9m/s的风速值是不固定的,由你来设定。抽排风量的公式都是一样的,这个9m/s的风速需要根据噪音要求进行调节,楼主可以参考采暖通风设计规范中的消声部分,还有矩形风管的规格用的标准,这是一个标准的,需要根据噪音要求来调整,楼主可以参考采暖通风设计规范,还有矩形风管的规格用的标准,没有1500。

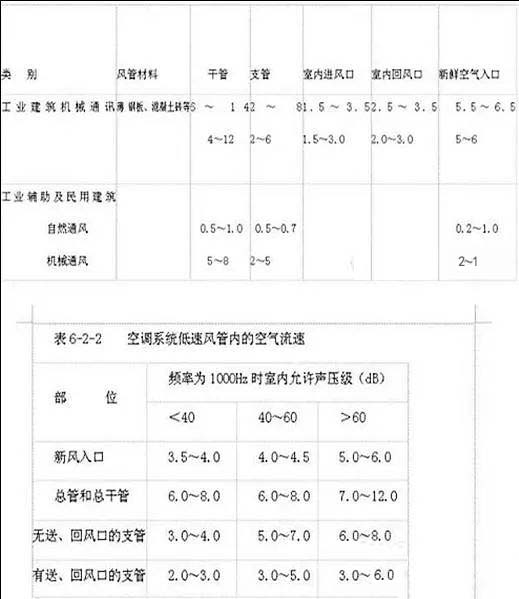

表6-2-1一种类型的通风系统常用风量(m/s)

摩擦力和局部阻力也进行了计算。

风管截面尺寸的确定应采用规范统一规定的规格,以便于工业化生产。风管截面尺寸确定后,应根据管道的实际流速计算阻力。应从不利环起(即阻力的环)开始进行。

在袋式电除尘器后风管中的风量应以漏风量和反吹风量计算在内。一般运行条件下,除尘器漏风率应小于5%。

4.分流管阻力平衡调整。

为确保各送、排风点达到预期风量,必须保持两支管道的阻力平衡。对于一般的通风系统,两个管道的阻力差不能超过15%,除尘系统应不超过10%。如果超出上述规定,可以通过下述方法来调整其阻力平衡。

(1)调整支管管径。

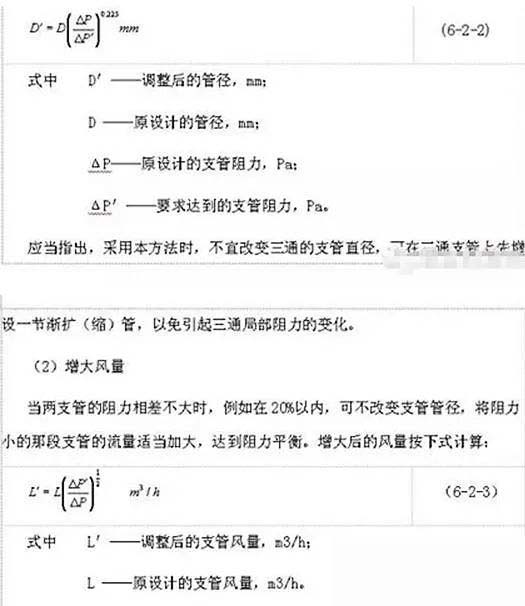

此法是通过改变支管管径改变支管阻力来实现阻力平衡。调节管直径按以下方式计算:

使用这种方法,在风机后部干管中流速相应增加,阻力也相应增大,同时风机风量和风压也相应增加。

(3)阀门调节。

实验室家具公司了解,在理论上,通过改变气门开度来调整管路阻力是一种较为简单的方法。必须指出,对一台多管通风空调系统进行实际调试是一项复杂的技术工作。必须经过反复调整,测试才能完成,达到预期的流量分配。
