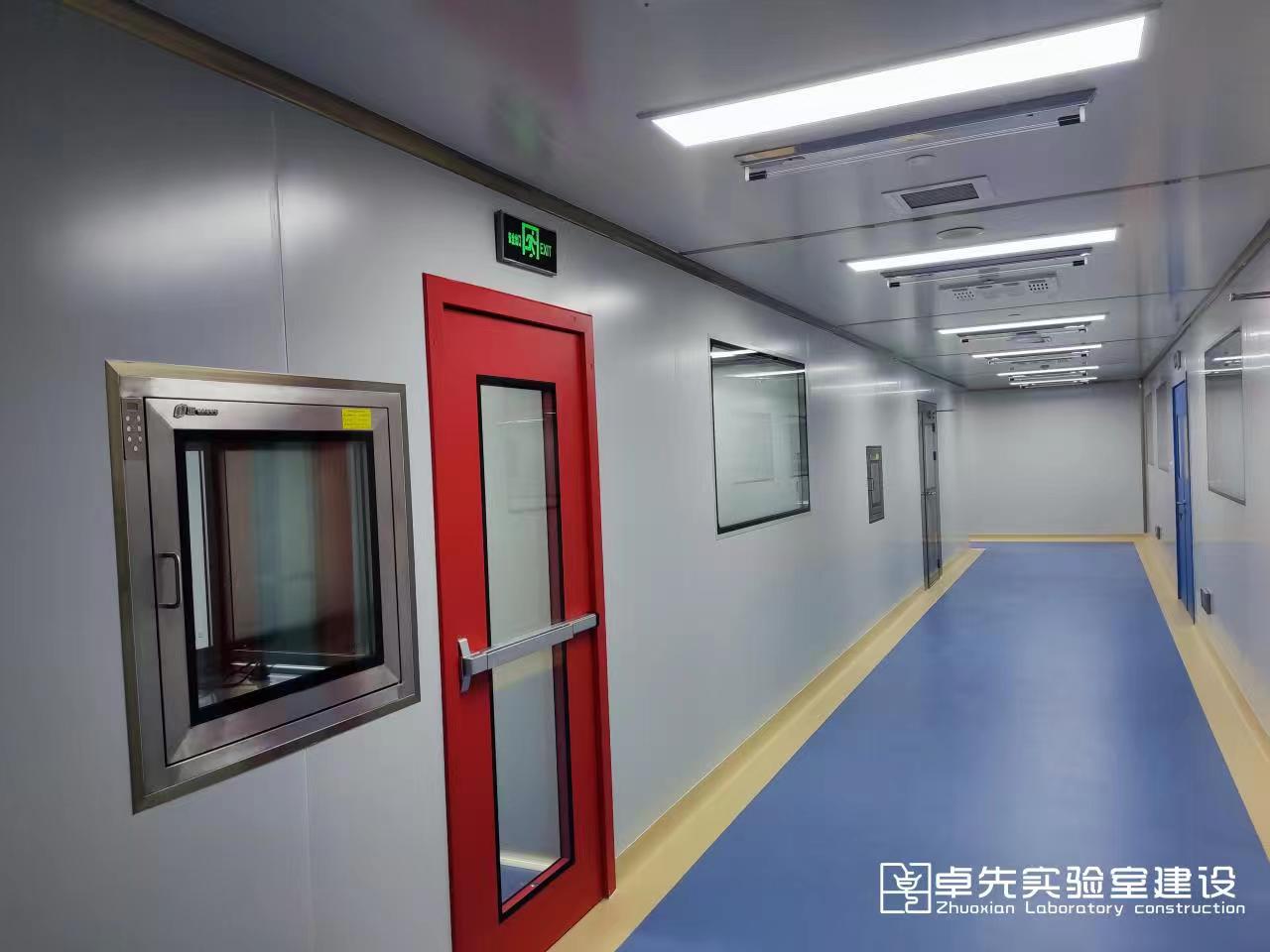

洁净室调试方案
洁净室调试阶段属于竣工调试;我们的实施是在空态和静态下进行的,提供总风量测定、风量平衡、压差调整、过滤检漏、洁净度测试、温湿度测试、噪声测试、照度测试、静电测试、气流分析、自净时间测试、污染控制分析、沉降细菌和浮游细菌测试、系统漏风测试等服务。
根据规范:GB50591-2010《洁净室施工及验收规范》GB50243-2002《通风与空调工程施工质量验收规范》GB/T25915-2010洁净室及相关控制环境
ISO14644_2006Cleanroomsandassociatedcontrolledenvironments
洁净室系统调试的重要性表现在以下几个方面?
发现并解决设备、设施、控制、工艺等问题,使洁净室投入正常运行;发现问题,纠正设计和安装缺陷。
实现系统设计目标,即洁净室内环境参数各项指标符合设计要求;确保设计质量重要的保证。
在确定各种控制参数设计要求的前提下,尽可能降低运行成本;确保系统处于低耗节能状态。
我们在设备调试完成后进行系统整合,重点调试净化空调系统;需要完成通风测量调试、静压差、过滤器泄漏检测等调试。整合自动控制,充分发挥系统功能。,风口的风量、排气量、压差、HEPA泄漏检测、清洁度、温度和湿度、照度和噪音符合设计和规范要求。
净化空调不同于普通空调:过滤净化措施增加,风量大,压力高。静压高,漏风可能性大,系统平衡难以控制。一般来说,“从大到小,从小到大”。
建议:洁净室的调试是关系到洁净厂房能否正常运行,效益能否充分发挥的重要任务。它具有技术性强、难度大的特点,需要具备专业知识和长期运营经验的专业人员或专业机构来实施。因此,建议将调试纳入项目竣工验收过程,并安排足够的资金,以确保调试工作的有效开展。

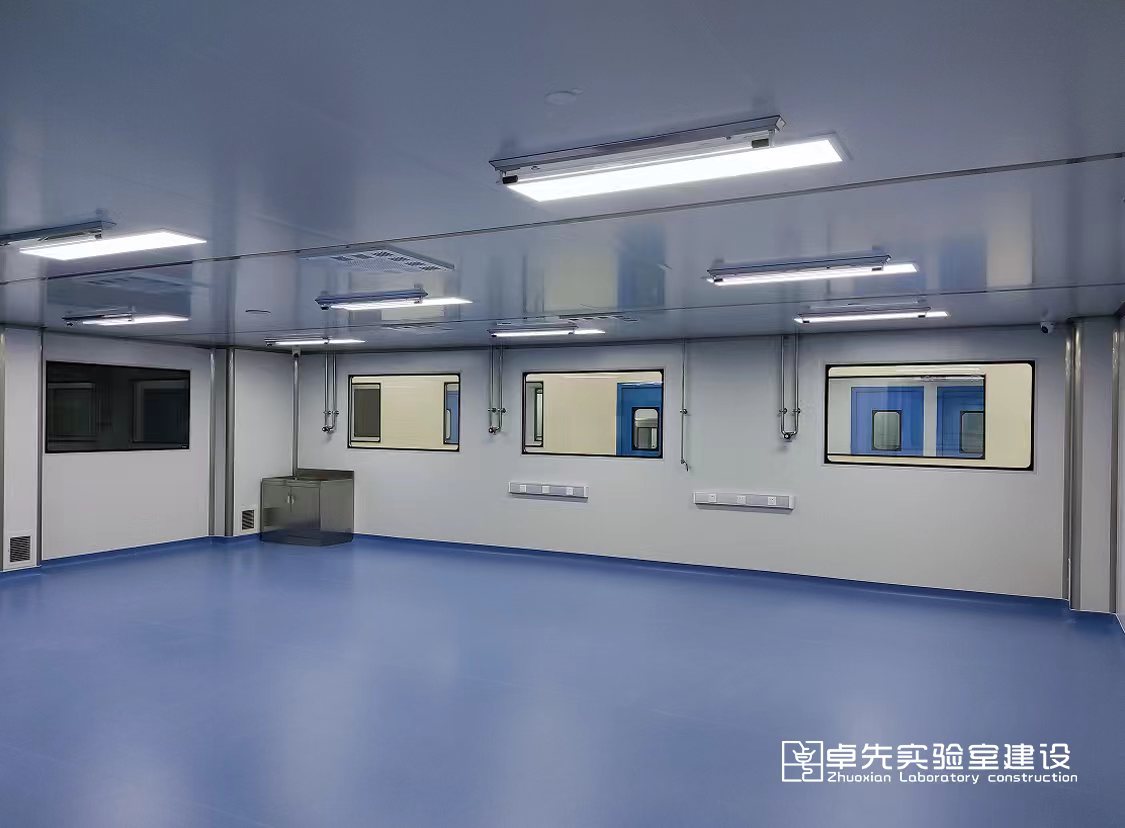

方案及特点
实施调试过程:
1、风速与风量:平均风速×截面面积或单向流动洁净室(电子风量罩):多点风速仪法
洁净室混乱:风口法
管道及支管:管道法:注意稳定段长:3d~5d。电子风量罩
标准:
总风量:0~20%各种风口风量:±15%新风量:±10%2、静压差调试
检查所有门是否关紧。
测压管道周围应尽可能密封,尽可能从门下软垫处伸出管道,如开门缝则会造成压差下降,
的位置是加压表。
在测量清洁区域和室外时,要注意刮风和朝向的影响。
要求从清洁度高到低依次进行。但是调试时要从外到内调整。标准:
室内清洁区和非清洁区之间的不同级别≥新版本的5PaGMP≥十Pa)洁净室和室外应该是≥10Pa
单向流门内100级以上0.6m的洁净度应合格。
如果洁净室直接有孔洞(传送带)与外界相连,则应使用污染泄漏速度。≥0.2m用/s来衡量。
3、洁净度测定
条件:风量,正压调整;室内清洁工作按要求进行,生物洁净室应按要求进行消毒,足够的预净(空吹)时间。
多两个人穿着干净的衣服进入,并且尽量处于下风向。移动测点后应有1~稳定时间2min。
布点:面积平方米的0.5次方,向上取整。采样量:仅与清洁水平有关。
在采样量较大的情况下,可以连续积累采样量。在采样量较小的情况下,采样时间应为≥1min,采样量≥2L。
每个测点的时候,在这个点上至少取样3次。
采样不到9点,计算95%UCL值,采样数据超过10个数据整理简化方法。标准:
参考标准和设计
4、微生物粒子检测
条件:完成系统调试,各运行参数合格;确定检测状态;按规定进行必要的清洁和消毒。
测试时不超过两个人需要穿干净的衣服。
确保足够的净时间:5级≥10min,6级以下≥30min,浮游菌采样点按规范布置。
按照规范布置沉降菌采样点数。根据规范确定小培养皿数量。
5、高效空气过滤器安装后检漏?
条件:应检查高效HEPA空气过滤出厂检验的数据。有时候,对于HEPA过滤器,
可以使用0.01%的透过率。
滤芯前应有足够的粒子浓度,≥3.5×104个/升(HEPA)或≥3.5×106~107(ULPA)。
如果浓度不够,应该补充粒子,我们使用PAO或DOP。
方法:沿段面S型扫描,①距离20~30mm②测量头移动速度5~20mm/s。标准:计算泄漏与原始浓度的比值M。
对于HEPA过滤器M≤2×出厂透过率(M≤ULPA过滤器0.02%M≤3×出厂透过率
6、污染物泄漏检测:
对象:对于有孔的洁净室或不同级别的有孔的洁净室。方法:测量合理流向的风速应该是≥0.2m/s。
注:这个数字与要求正压值0.5Pa压差有一定的矛盾。7、气流试验
测点位置:垂直单向流,测量四个截面:垂直、横向和距地0.8。、两个水平剖面1.5m。
水平单向流动:测量五个截面:垂直剖面,工作区域水平面,房间中心和距送器风口0.5m剖面。
非单向流动:三个截面,有代表性的送货,回风口中心的纵向、横截面,以及工作区域高度的水平面。
测点间距:0.2~1m
方法:悬线,烟雾,绘图8、测量自净时间
空气尘埃为基准:当清洁度停止运转一段时间(或打开门窗),使室内浓度与非清洁区域空气尘埃浓度相近时。
人工发尘(香烟、兰香等)为基准:在洁净室中心发烟1.8m以上~2min,停止吸烟超过1min。
在上述条件下,关闭门窗,启动空气净化系统。用计数器测量开机前的定时读数,并随着开机时间延续,直到记录低值稳定。
标准:有一套详细的计算,可以省略,一般如果不超过40分钟就可以认为合格。
9、检测温度和相对湿度
条件:净化空调系统稳定运行超过24小时,仪表精度应适宜。方法:
位置应该距离地面0.8m,距墙>0.5m,或者根据主要工作区域分布。是连续8~四八小时,而且应该有冬夏季节。
非恒温室可以只测量一点中心。
如果对湿度波动有要求,应放在送货、回风、风口附近和主要工作区域进行检测。标准:如果有恒温要求,应保证90。%上述测点合格。
一点没有恒温要求就可以了。十、照度检测
条件:光源需要稳定,使用新荧光灯需要100多个小时。只测量一般照度。方法:平面距离约为0.8m,水平距离约为1。~2m,布点距墙1m左右。可以和
清洁度测点同步,绘图记录。
合格性:符合规范或设计要求,一般均匀性不得小于0.7。11、噪声检测
一般只测量工程中的A级噪声(接近人耳),有要求时再测量培训频程噪声。布点:≤50m2房间测量中心一点,超过时每增加50m2加一点。距离地面
1.1m处。
标准:按规范要求:乱流≤60dB(A),平行流≤65d(A),或者根据具体的设计要求,比如:水厂、制药厂的工序可以很高。
